Solidworks怎么实现不同距离的阵列效果

1、下图是我设计时遇到的需要旅邯佤践进行不同距离阵列的模型，我们可以看到上面的距离是60，而下面的距离是70，如果我们使用两次阵列的话一是浪费时间，二是增加系统资源。

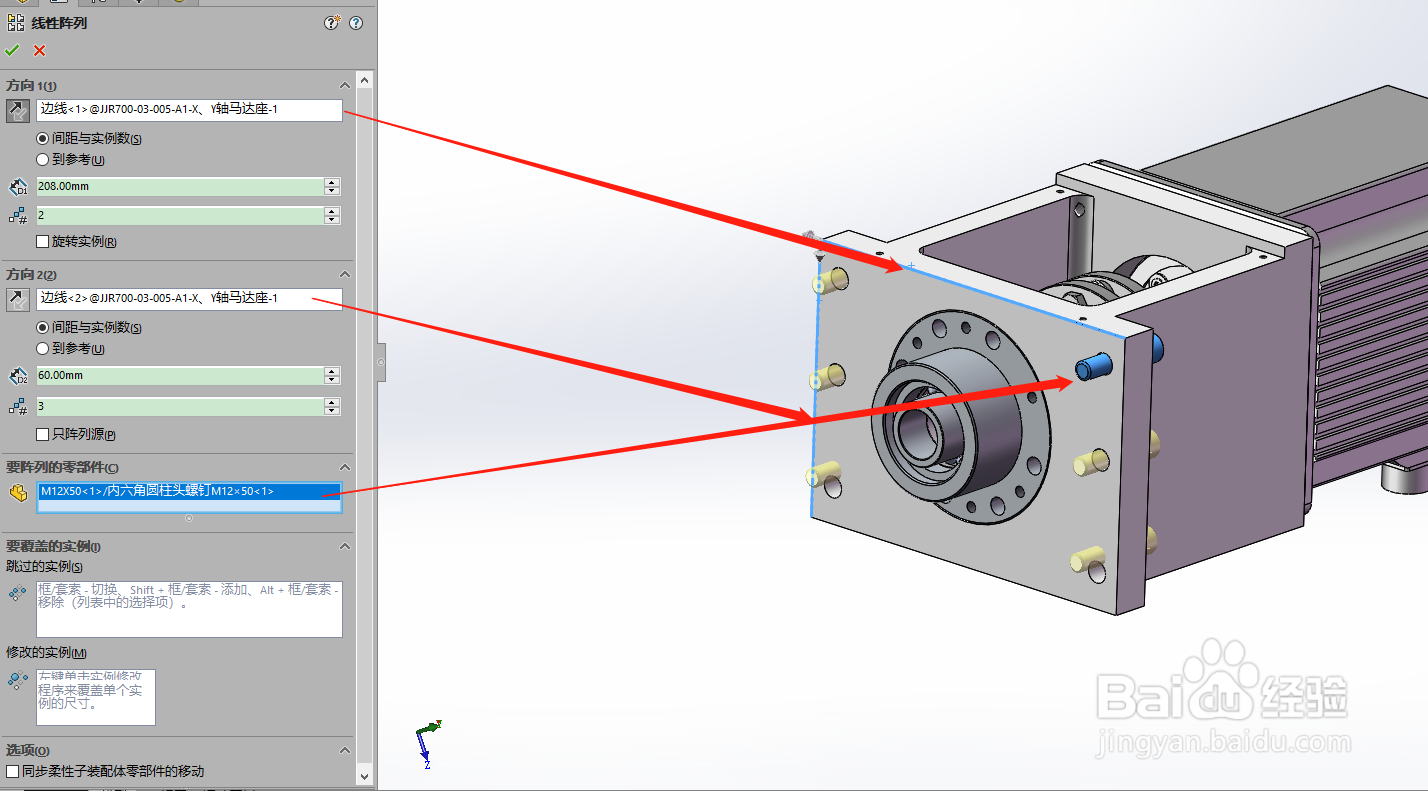

2、我们执行阵列命令，按图所示在命令框内选择相应的命令。从图中我们可以看到，下面的螺丝并不在我们想要的孔里面。

3、这时我们将左边的命令栏下拉，找下面的变化的实例。此时阵列的螺钉出现了红点。代表我们可以选择了。

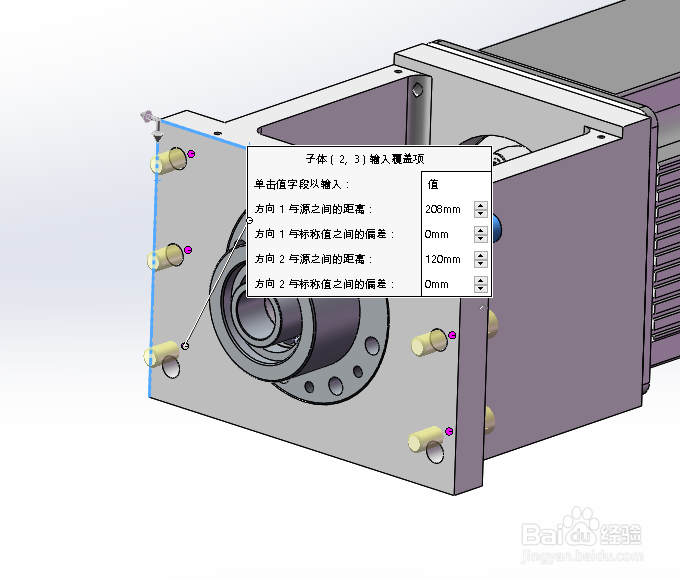

4、右键选择需要修改的螺钉，在弹出的对话框找出他的位移距离，如图，下面的距离蚀卺垦肝70上面的距离是60，那么位移增加了10，所以我们将Y方向位移距离120改为130即可，完成后如图，下在螺钉就在我们希望的孔里面了。

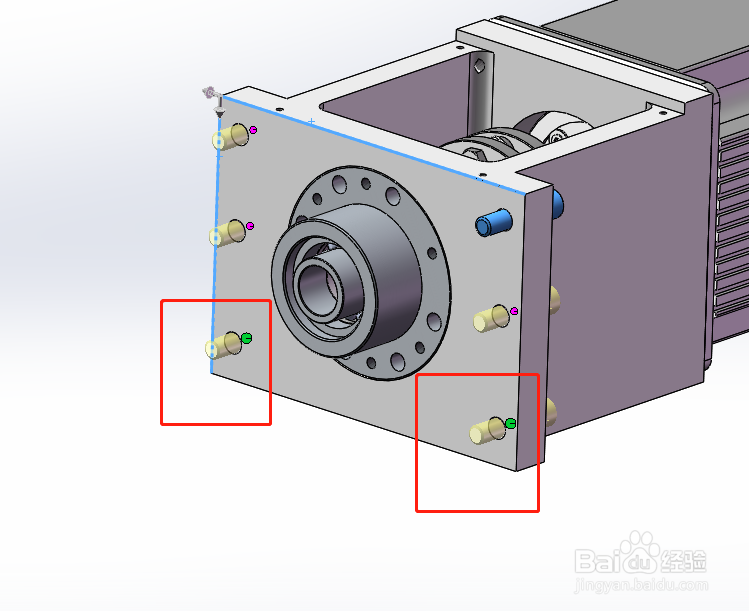

5、最后点击确诊命令，完成阵列效果，阵列完成后如图。这就是solidworks给我们提供的可变化的距离阵列命令。
