一加手机2拆解教程

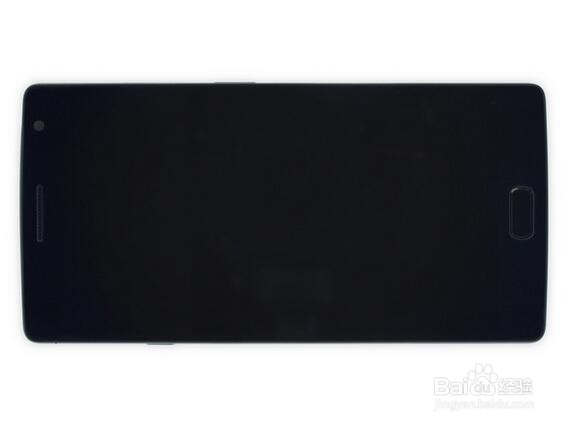

1、首先将机器关机

3、用手从这个地方入手扣开机器后壳

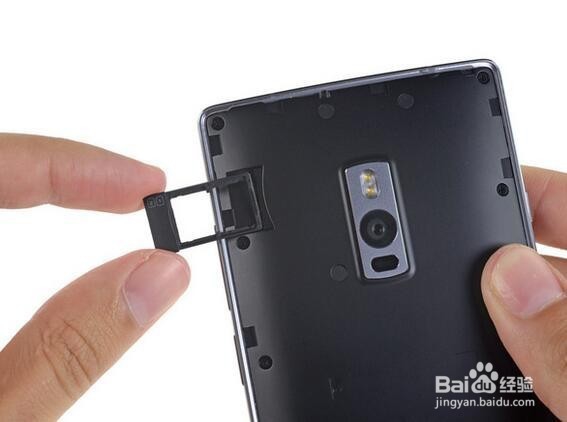

5、取下后壳后我们取下三选二的SIM及SD卡托，取出一加手机2的SIM卡槽不需要工具(也就是不用取卡针即可拿出)

7、顶部一些螺丝孔上采用了脚垫封塞

9、拆下所有螺丝后(18个颗)，找个合适的位置用手或者用撬棒辅助扣开，扣开透过一角可以看到里面红色的电池

11、接下来我们看下主板，主要部件都在主板上，机身采用经典的三段式设计顶部主板，中部电池，底部小板

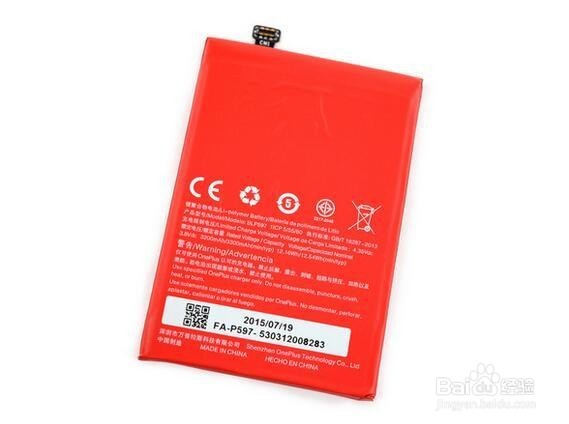

13、一加手机2配备的是3.8V 3300mAh的电池，这比此前的一代产品有所提升

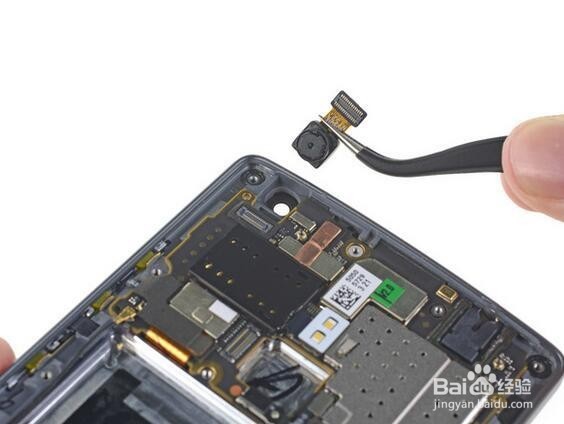

15、然后我们再取下前置摄像头，前置摄像头为500万像素

17、接下来取下一加手机2上的红外激光对焦组件

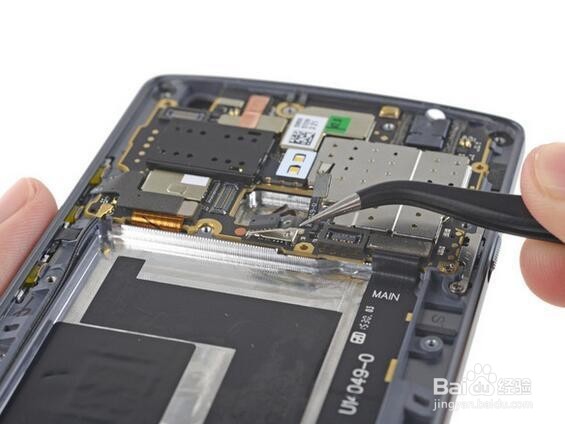

19、紧接着断开与主板相连的所有btb扣卡排线

21、来看下取下并拆除屏蔽罩的主板。红色区域是三星的DDR4内存以及高通骁龙810处理器。橙色区域是高通PM899模组;黄色为高通wcd9330音频编解码器;绿色区域为高通PM8994模组;右下角的浅蓝色模块为多频段功率放大器;深蓝色区域为Skyworks 77814-11功率放大器模块的LTE;紫色区域为高通wtr3905射频收发器的双SIM卡支持;黑色区域为高通qfe1100包络跟踪IC

23、看完主板我们继续拆解，我们来拆解Type-C接口，这个组件很好拆，是用黏胶固定在机身上的，如果Type-C接口坏掉的话也可以自己拆解更换

25、接下来我们拆卸小板部分，用撬棒从合适的地方插入小心地撬起小板然后取下

27、最后我们来拆解屏，屏幕拆卸需要加热，加热使黏胶软化这样方便拆卸，黏胶软化后用拨片小心撬开途中注意加热软化黏胶。

29、来看下屏上的芯片，s3320a Synaptics触摸控制器控制触摸屏的芯片。

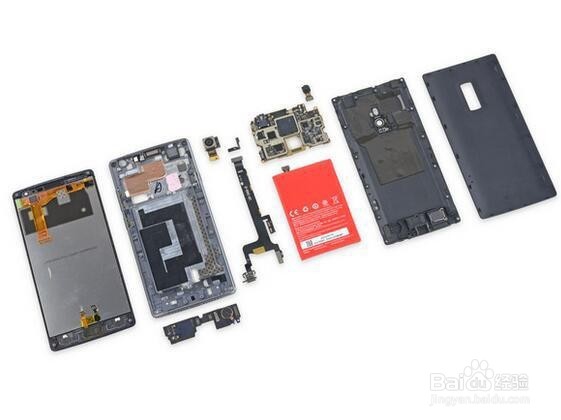

31、拆到这里就结束了最后来张全家福
