SolidWorks中如何在曲面上画一个红色五角星

1、如下图所示，打开SolidWorks软件，新建一个零件文件。

2、如下图所示，先使用“拉伸凸台/基体”命令拉伸一个完全的实体，作为演示所用。

3、如下图所示，点击草图工具栏中的“创建草图”图标，弹出“编辑草图”对话框，在设计树中点击“上视基准面”，至此，一个草图就创建完成了。

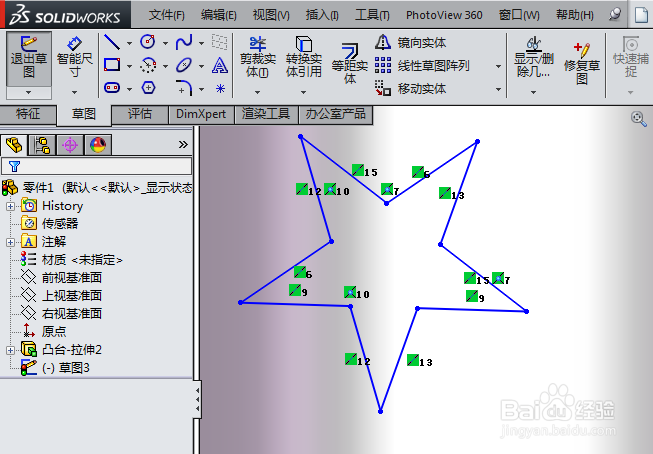

4、如下图所示，在草图中画一个五角星，尺寸无所谓，自己感觉，然后点击草图工具栏中的“退出草图”图标，完成草图的绘制。

5、如下图所示，点击标题栏中的“插入”，使其弹出下拉菜单，在其下拉菜单中点击“曲线”，再展开一层下拉菜单，在最后一层下拉菜单中点击“分割线”。

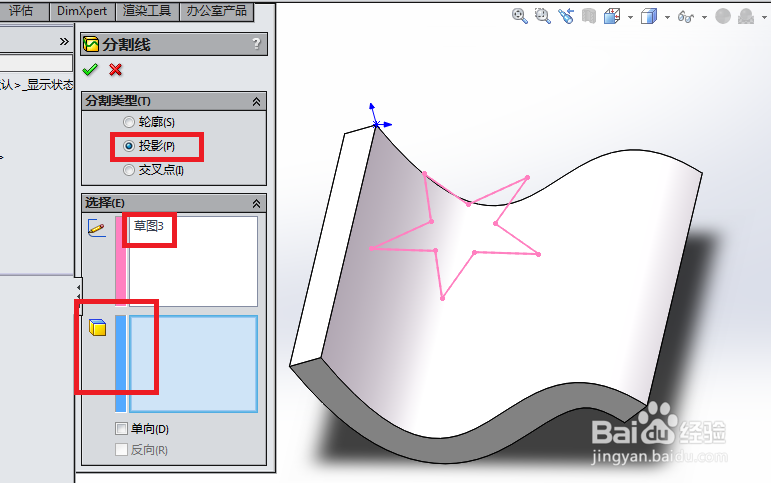

6、如下图所示，出现了一个“分割线”对话框，可以看到分割类型一栏中默认的是“投影”，选择一栏中自动选择了五角星草图，还需要我们去选择面。

7、如下图所示，变了颜色的那个曲面就是笔者选择的面，然后点击对话框左上角的√，完成分割线的操作。

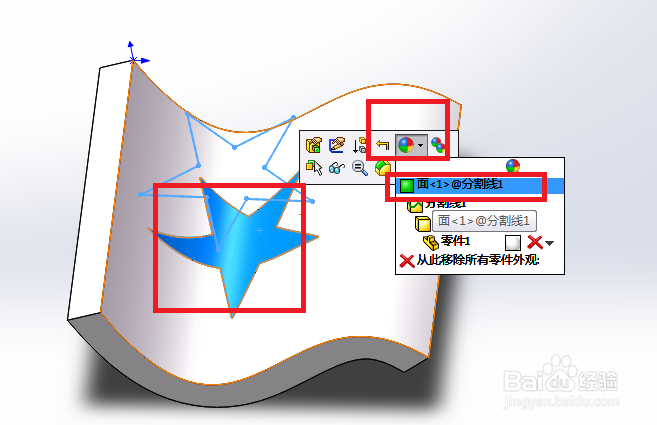

8、如下图所示，五角星成功的投影到了曲面上，用鼠标左键单击那个曲面上的五角星区域，弹出一个工具栏，选择其中的颜色图标，出现一个下拉菜单，其下拉菜单中选择第一项“面<1>@分割线1”。

9、如下图所示，出现了一个“颜色”对话框，颜色一栏中选择“标准”“红色”，然后点击对话框左上角的√，完成上色的操作。

10、如下图所示，一个曲面上的红色五角星就造好了。
