CAD在绘图之前需要进行那些最基本的设置呢

1、第一个要说的功能就是打开正交选项功能，这样可以让我们画横平竖直的直线，因为在CAD绘图很少用到斜线。在底部选项中可以看到正交，点击选择。

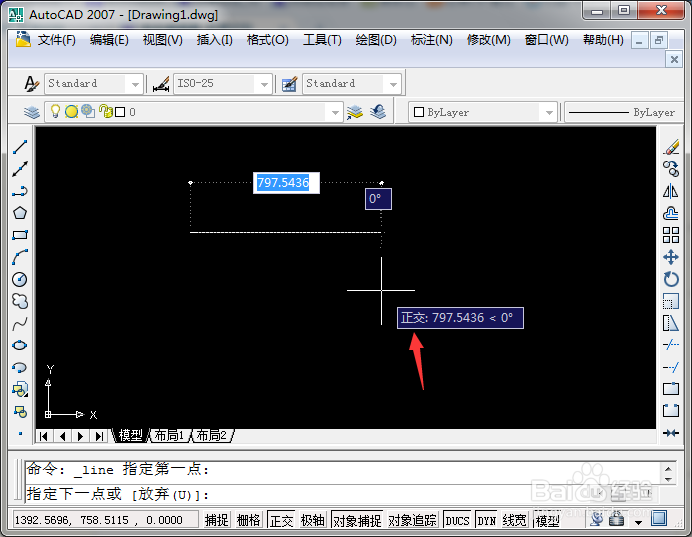

2、由于界面的关系，有时打开正交和不打开的显示没有多大的区别，因此可以直接在CAD中画直线进行确认。

3、接下来，一个重要的设置就是关于对象扑捉，同样在底部，右键单击对象扑捉，在弹出的菜单中选择设置选项。

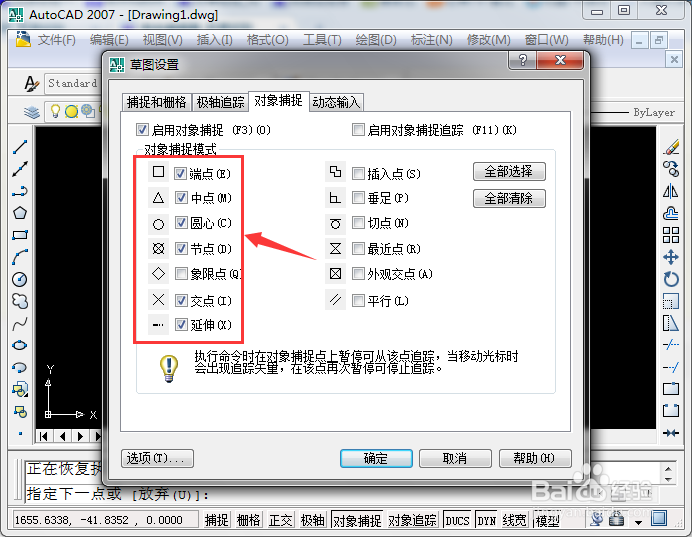

4、打开对象扑捉的设置窗口，比较常用的扑捉选项是端点、中点、圆心、最近点、垂足等等，可以依据自己的常用进行勾选，选择完成就可以点击确定退出。

5、最后一个需要大家在绘图之前进行设置的选项就是图层呢个，也就是绘画所需要的画笔，点击图中的图层管理器。

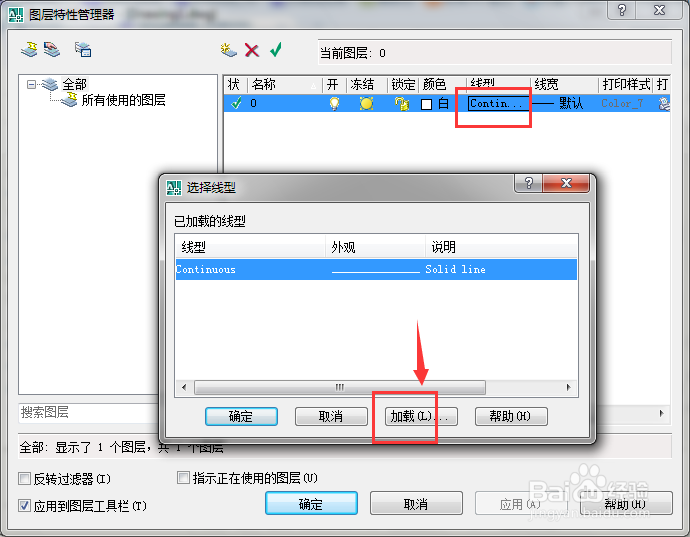

6、默认的线型只有一种，需要我们去设置，点击线型，在弹出的窗口中选择加载，可以选择需要使用的线型，一般选择实线、对称轴、虚线就可以了。
