AutoCAD中如何标注三维对象的尺寸（二）

1、 打开要进行标注的三维实体文件，将【工作空间】设置为【二维草图与标注】

2、 在【功能区】选项板中选择【常用】选项卡，在【图层】面板中单击【图殿秩痊肭层特性】按钮，打开【图层特性管理器】面板，选择【标注层】，单击【置为当前】按钮，将其设置为当前层。

3、 在【功能区】选项板中选择【视图】选项卡，在【坐标】面板中单击【原点】按钮，将坐标系移动到如图所示的位置。

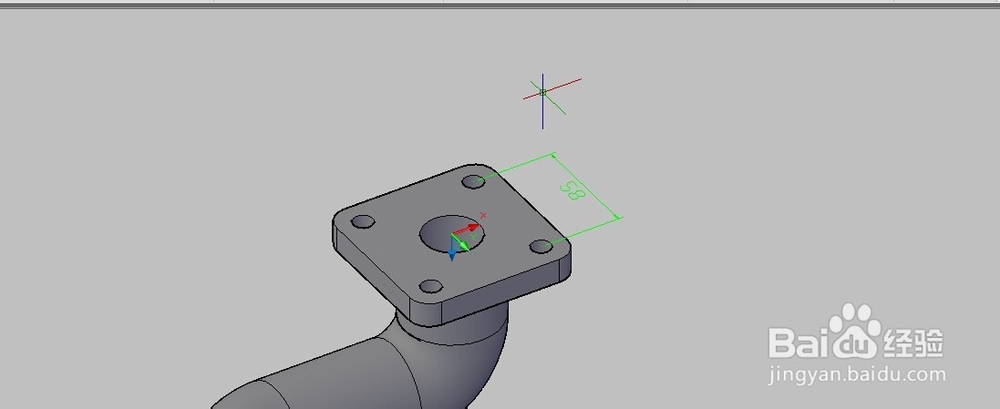

4、 在【功能区】选项板中选择【注释】选项卡，在标注面板中单击【线性】按钮，标注圆孔的中心间距，结果如图所示。

5、 使用同样的方法，标注出XY平面内其他的线性标注。

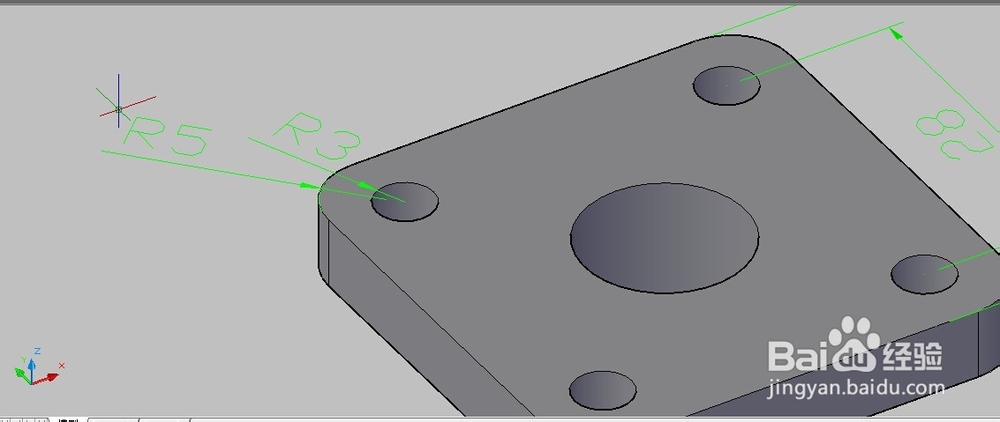

6、 在【功能区】选项板中选择【注释】选项卡，在【标注】面板中单击【半径】按钮，标注圆孔的半径和圆角的半径，如图所示。

7、 最后三位实体的标注效果如图所示。
