用solid works2017画齿轮

1、打开solid works2017，并建立一个新的零件。

2、选定前视基准面，正视所选基准面，利用圆命令进行绘草图，并设定相关尺寸。采用拉伸凸台特征命令，点击确定。

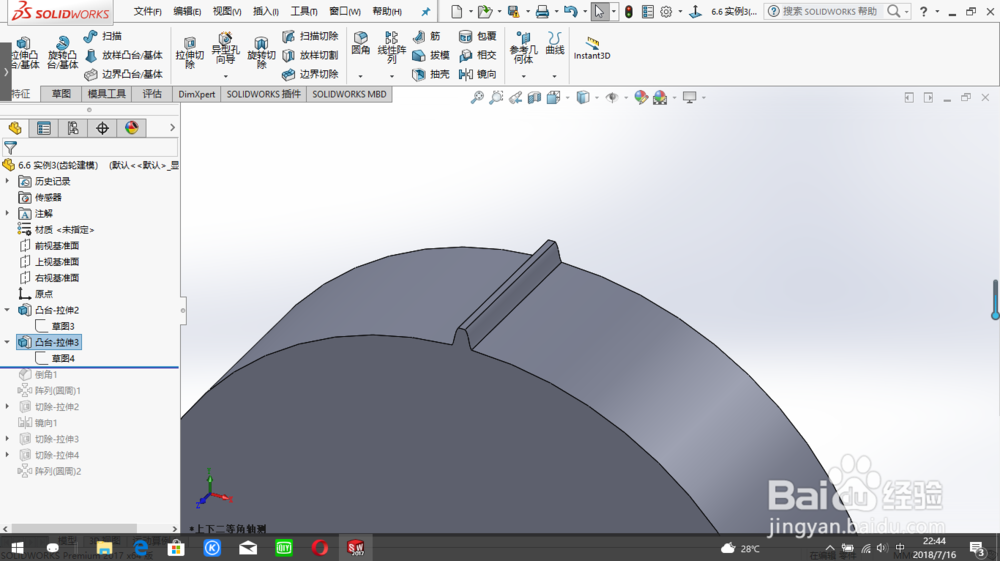

3、再次选定前视基准面，正视所选基准面，利用圆命令进行绘草图，并设定相关尺寸。采用拉伸凸台特征命令，点击确定。

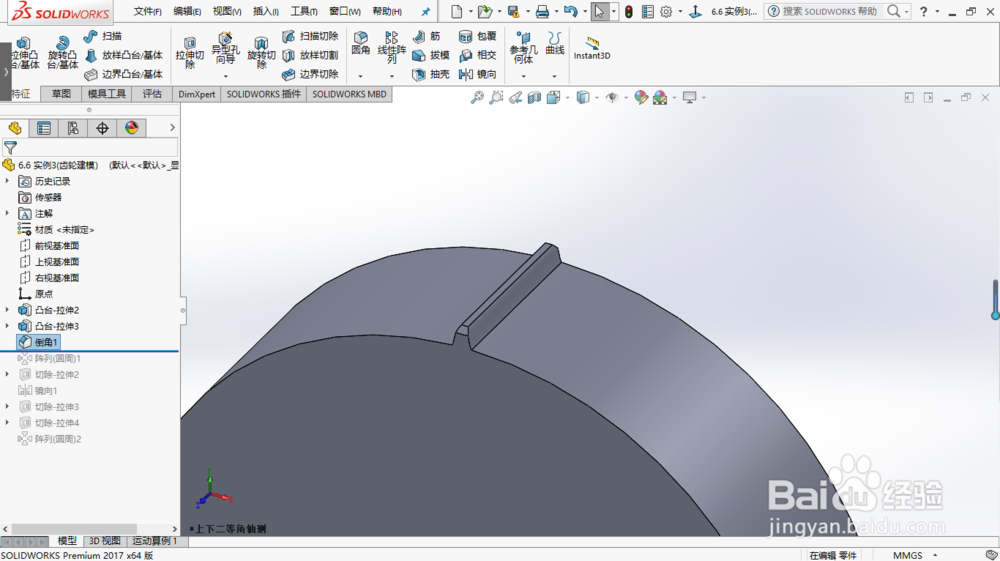

4、采用倒角特征命令，点击确定。

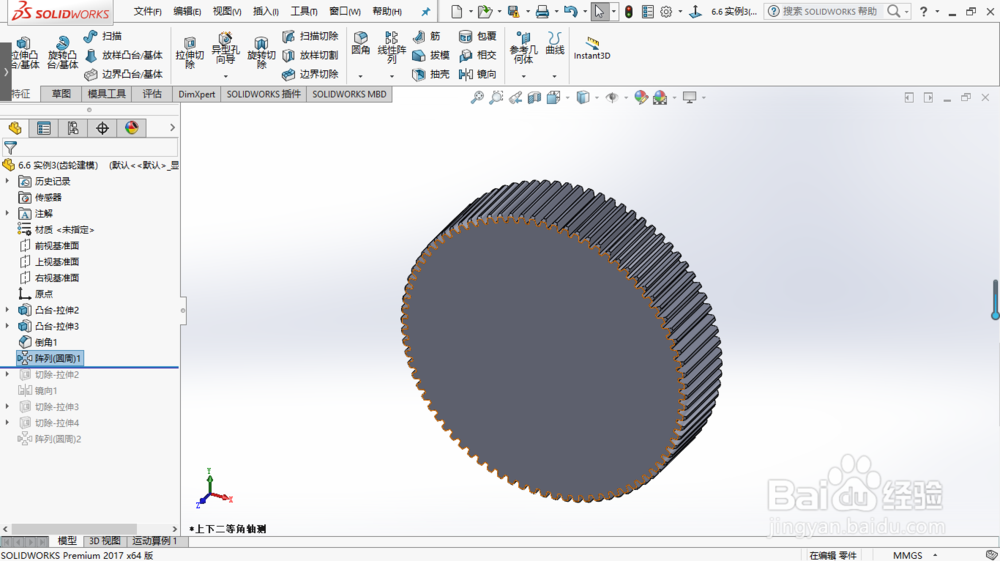

5、采用圆周阵列特征命令，点击确定。

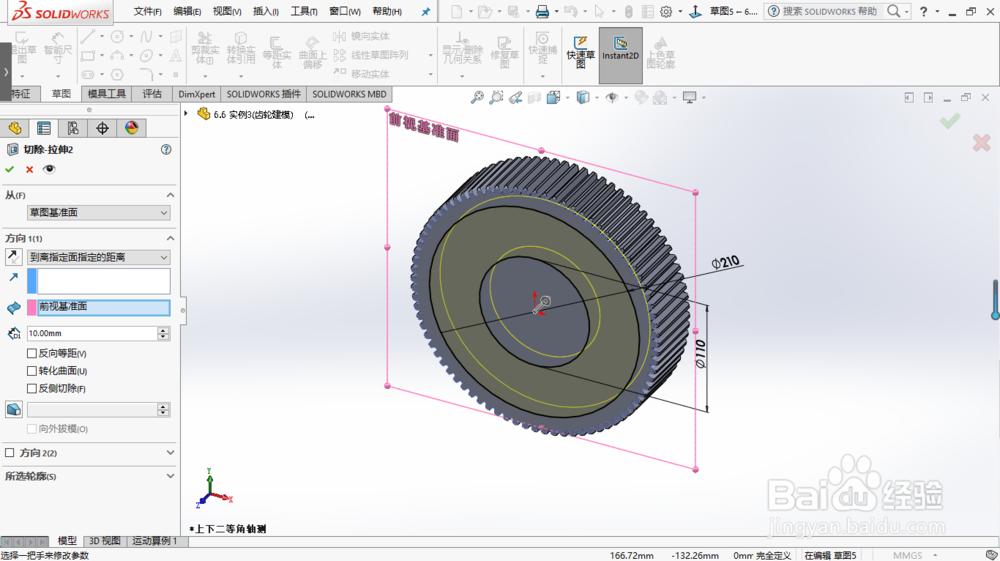

6、选定模型前基准面，正视所选基准面，利用圆命令进行绘草图，并设定相关尺寸。采用拉伸切除凸台特征命令，点击确定。

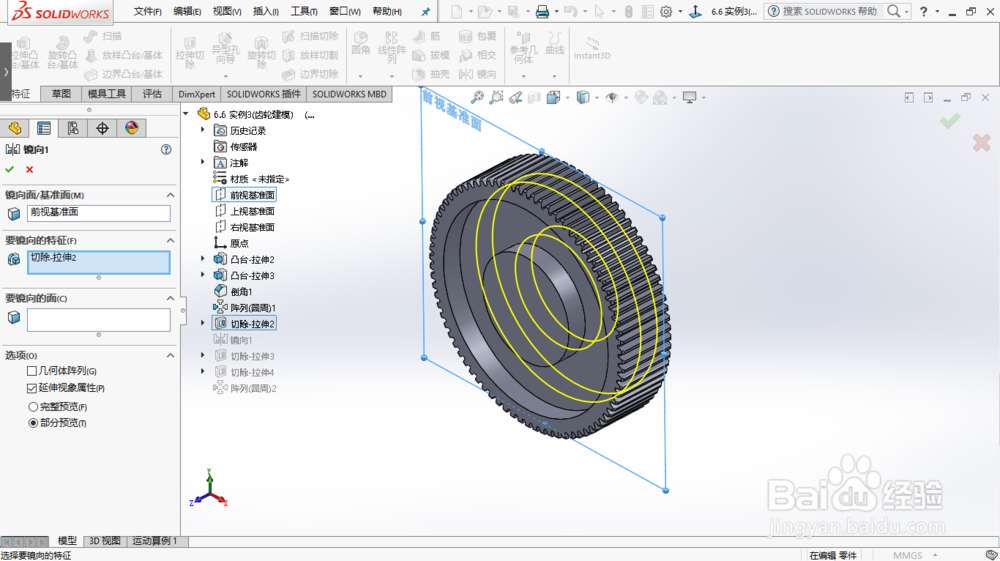

7、采用镜像阵列特征命令，以前视基准面为镜像面，点击确定。

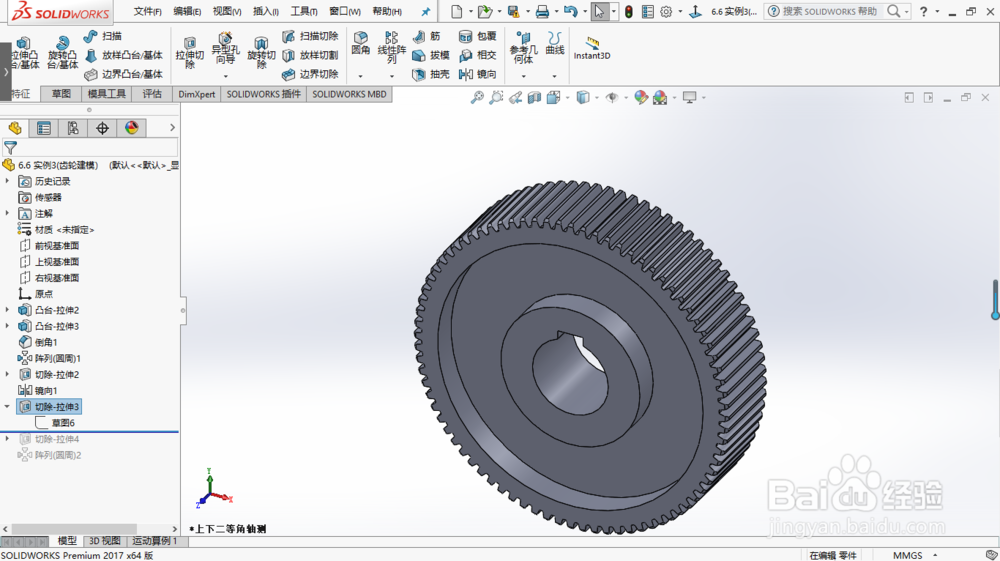

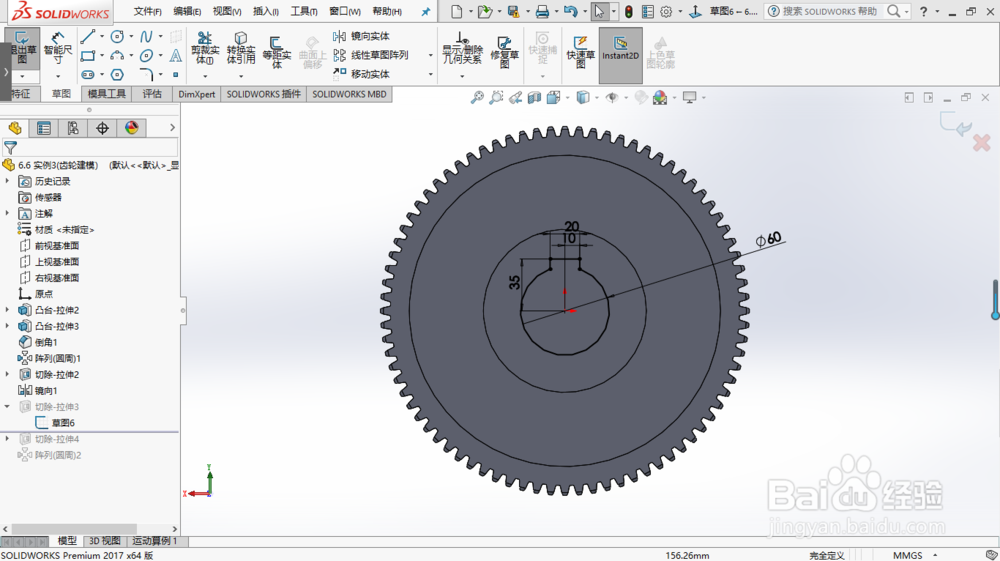

8、选定模型前基准面，正视所选基准面，利用圆命令、直线命令进行绘草图，并设定相关尺寸。采用拉伸切除凸台特征命令，点击确定。

9、选定模型凹槽面，正视所选基准面，利用圆命令进行绘草图，并设定相关尺寸。采用拉伸切除凸台特征命令，点击确定。

10、采用圆周阵列特征命令，点击确定。

11、最后齿轮就画好了。
