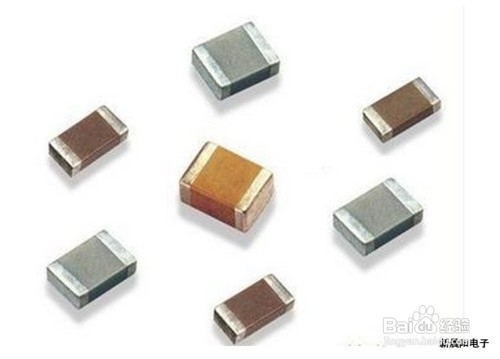

贴片电阻和压敏电阻的使用方法和注意事项

1、电路设计中需要了解的参数：1、压敏电压UN（U1mA）：通常以在压敏电阻上通过1mA直流电流时的电压来表示其是否导通的标志电压，这个电压就称为压敏电压UN.压敏电压也常用符号U1mA表示。压敏电压的误差范围一般是±10%.在试验和实际使用中，通常把压敏电压从正常值下降10%作为压敏电阻失效的判据。

6、标称放电电流的计算：　　压敏电阻的标称放电电流应大于要求承受的浪涌电流或每年可能出现的最大浪涌电流。标称放电电流应按压敏电阻浪涌寿命次数定额曲线中冲击10次以上的数值进行计算，约为最大冲击通流量的30%（即0.3 IP）左右

8、注意事项　　温度保险管应与压敏电阻有良好的热耦合，当压敏电阻失效（高阻抗短路）时，毋队末哎它所产生的热量把温度保殉搛凰茅险管熔断，使失效的压敏电阻与电路分离，确保设备的安全。当较高的工频暂时过电压作用在压敏电阻上时，可能使压敏电阻瞬间击穿短路（低阻抗短路），而温度保险管还来不及熔断，还可能起火。为避免这种现象发生，可在每个压敏电阻上再串联一个耐冲击工频保险丝（单用工频保险丝则在老化失效时可能不熔断）
