使用CAD绘制电热水器图形符号

1、打开CAD，使用矩形工具在作图区绘制一个矩形，如下图。

2、使用直线工具，以矩形的中心为起点绘制一条横线，如下图。

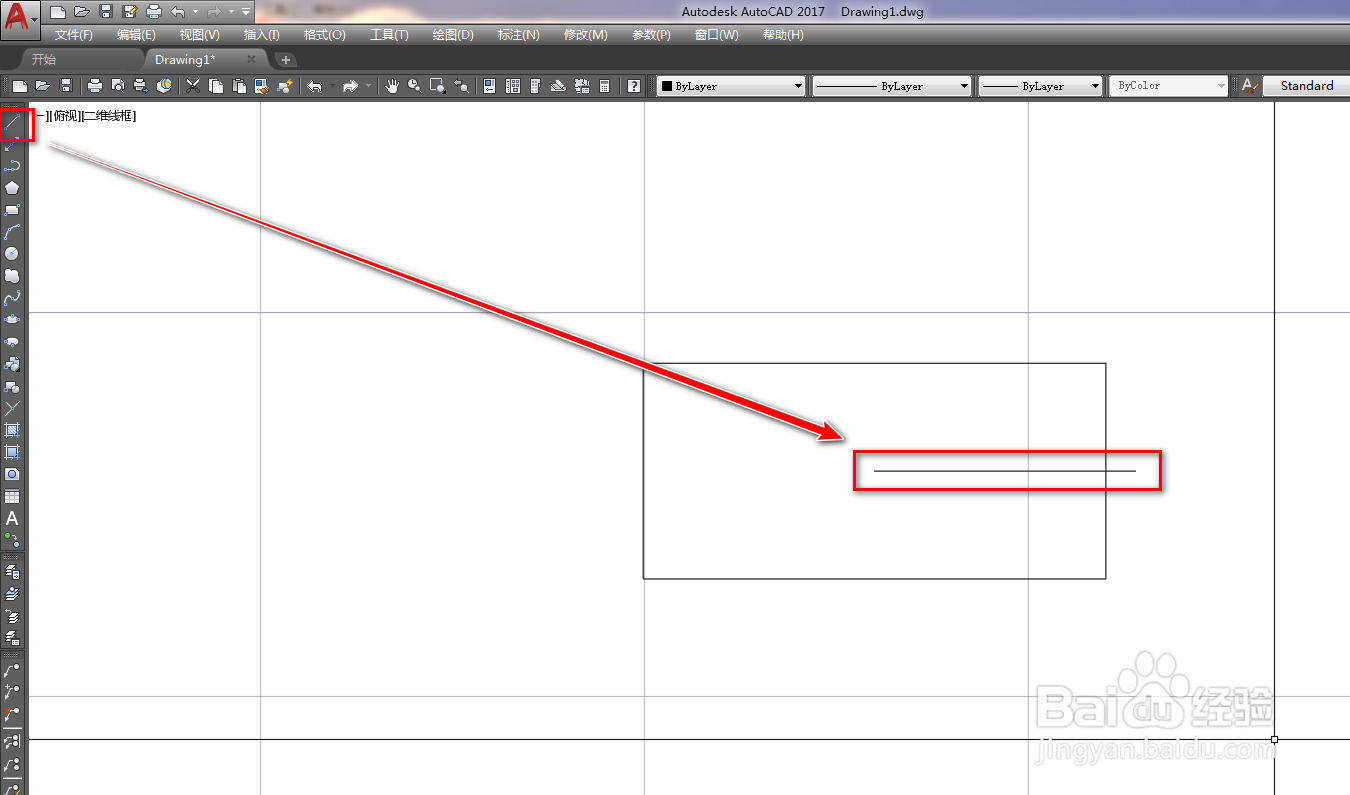

3、使用弧工具，以三点的形式，绘制一条弧，如下图。

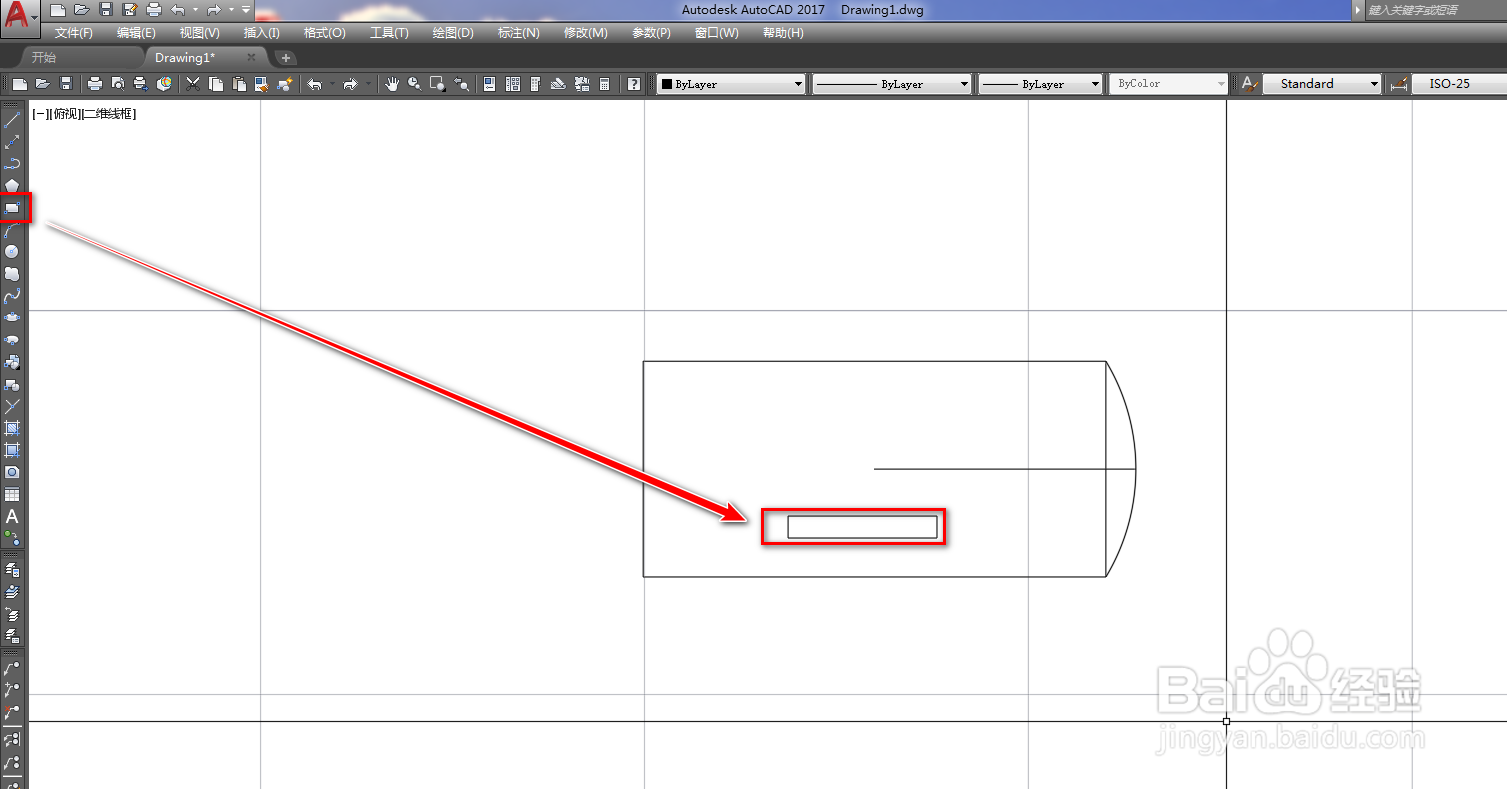

4、再次使用矩形工具，绘制一个小的矩形，如下图。

5、使用移动工具，将小矩形移动到矩形的下边中点位置，如下图。

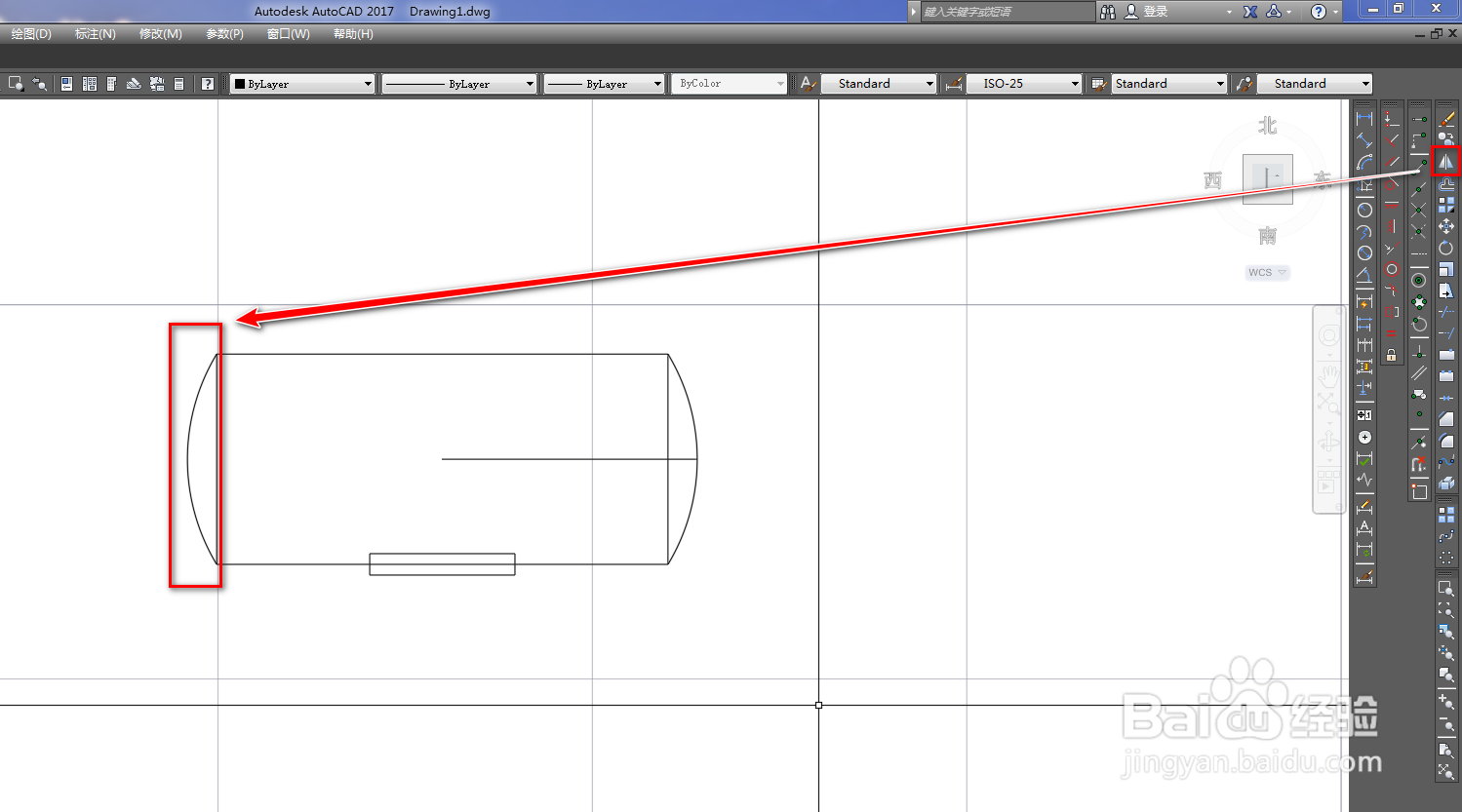

6、使用镜像工具，将弧镜像到矩形的左侧，如下图。

7、使用修剪工具，将小矩形内部的线段修剪掉，如下图。

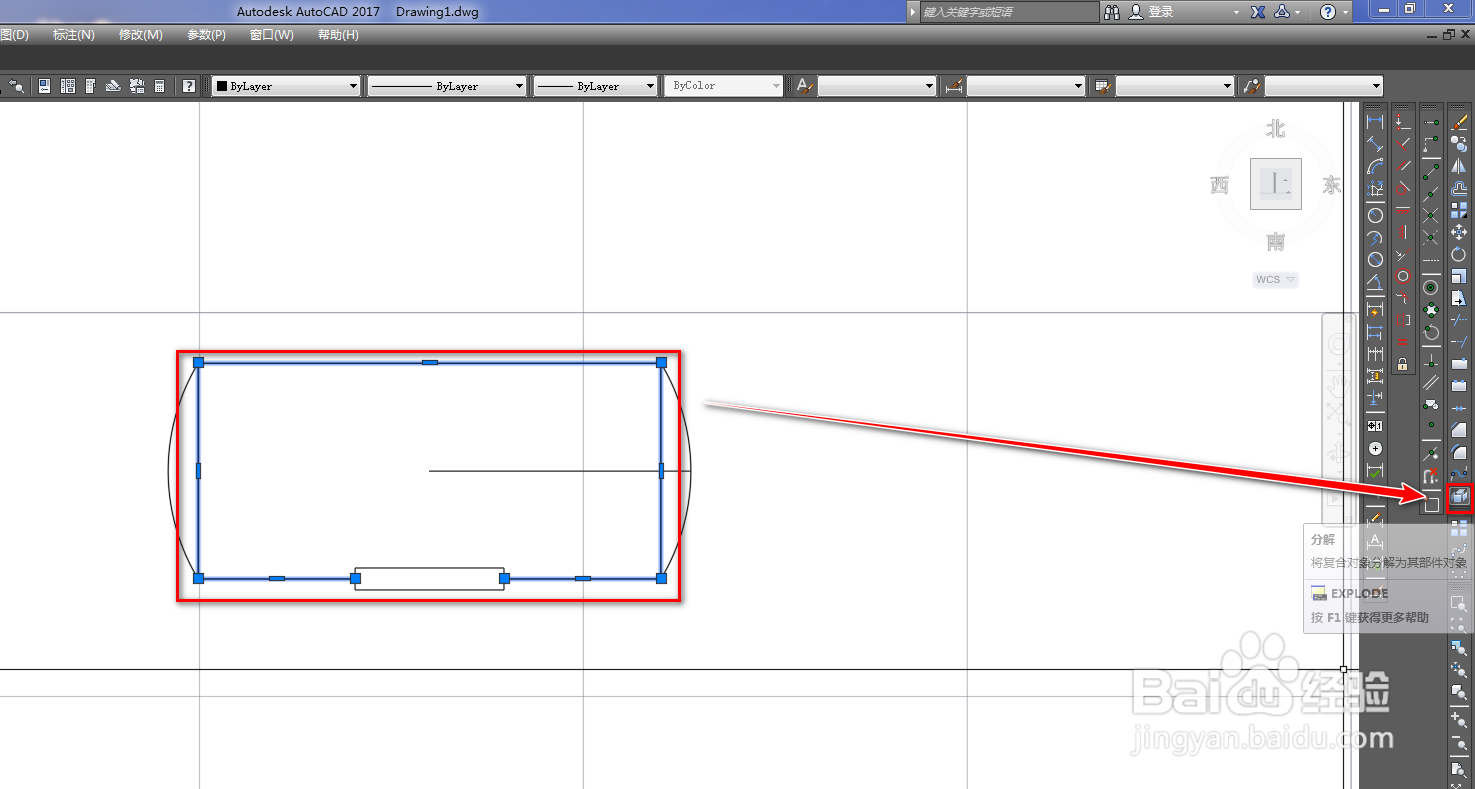

8、选中大的矩形，使用分解工具将其分解，如下图。

9、选中多余的线段，使用删除工具将其删除，如下图。

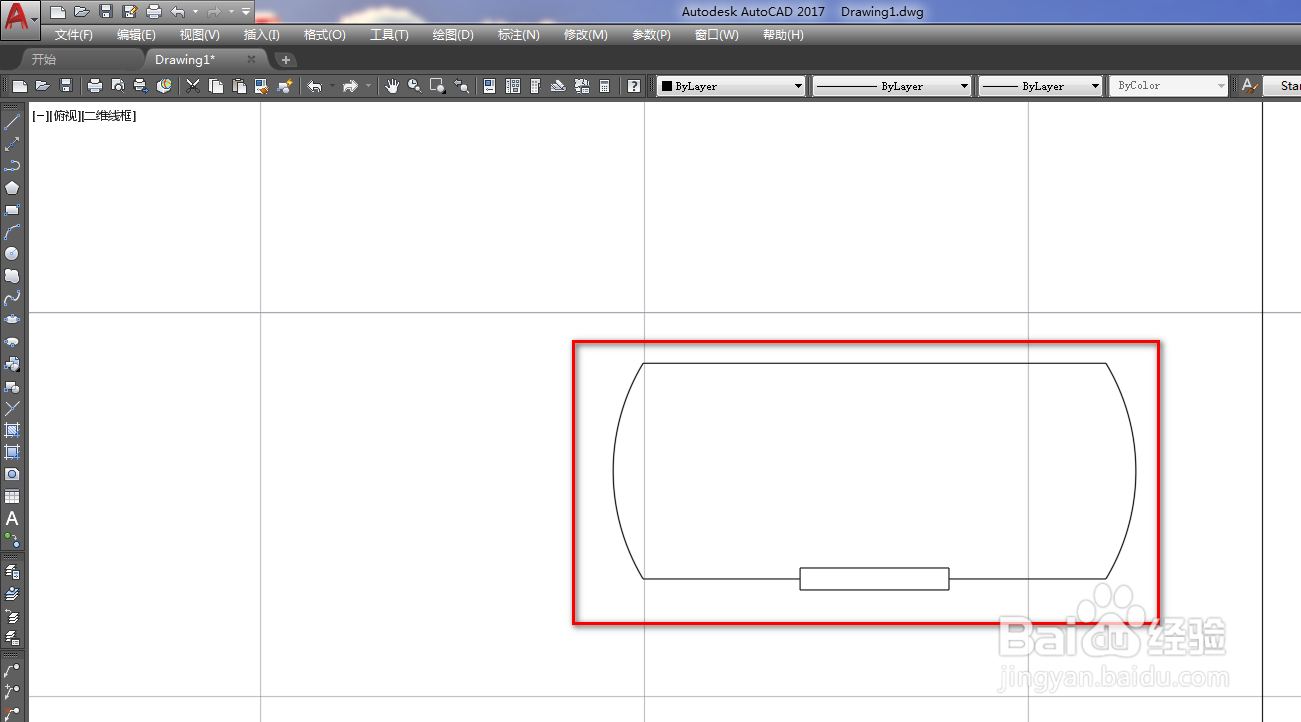

10、确定后，我们就完成了电热水器图示的绘制，如下图。
