cad阵列怎么用

1、新建一个CAD文档，点击左侧工具栏的圆命令，或者键盘输入C，敲击空格激活圆命令，两者都可以。按住鼠标拖动，就绘制出一个圆，圆的半径可以通过键盘输入来确定。

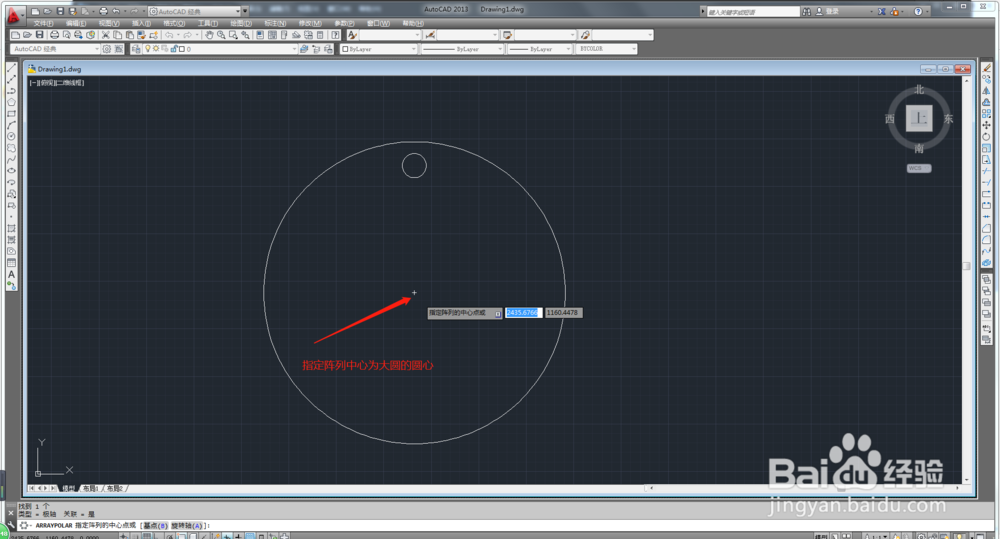

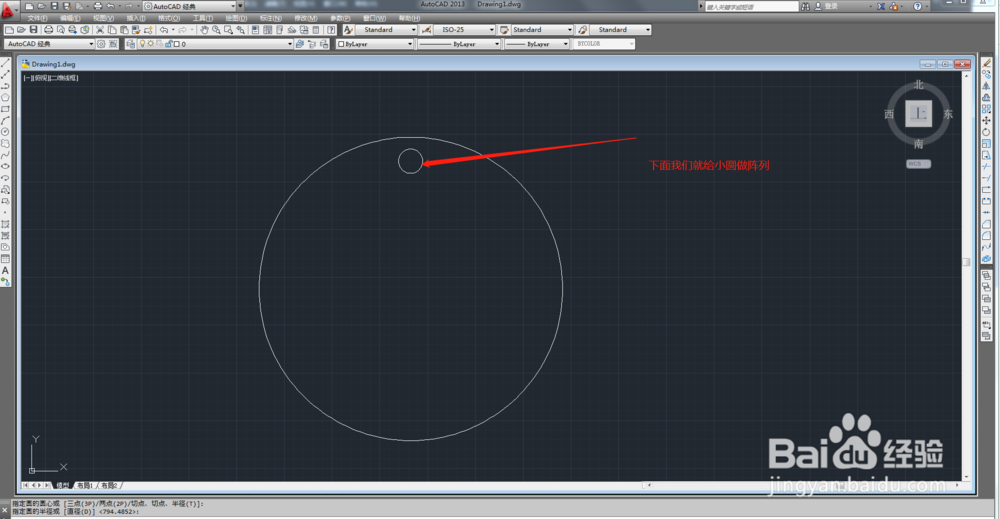

2、用同样的方法在大圆内绘制一个小圆，这是我们打开对象捕捉，方便捕捉到圆心，为小圆做阵谱驸扌溺列做好准备。点击上方工具栏的修改---阵列---矩形阵列/路径阵列/环形阵列。这里我们选择环形弹石铀籽阵列，其它两个操作步骤也是一样的，我们不一一介绍了。点击环形阵列后，提示我们选择阵列对象，我们选择小圆后敲击空格，有提示选择阵列中心，我们捕捉大圆的圆心，这是阵列就出现了。

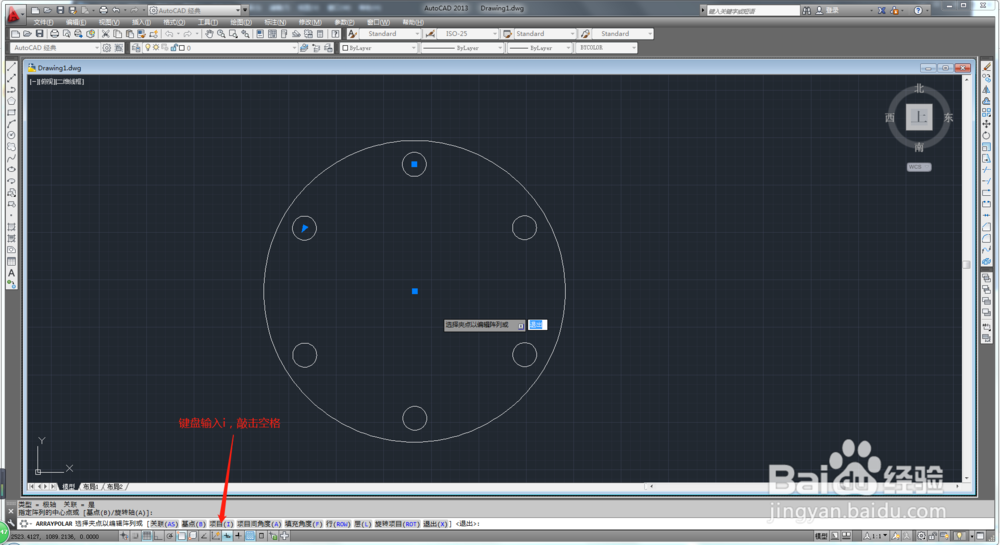

3、默认的阵列数为6，如果我们想要数量更多或者少一些怎么操作呢？如图所示，键盘输入i,这是阵列数量设置的命令，输入i 后敲击空格确认，输入剞麽苍足数字8或者其他数字，阵列就变成你想要的数量了。到这里阵列操作完成。
